X-Clamp 100萬能夾具組
編號：HO0020.1068
喬歐萬能夾具簡單可分為兩種:
一、X型適用於實驗室和度量衡應用，也是您最佳的選擇。
二、X型有壓力的萬能夾具，可以用最小力量來保證最大的扣持，可毫不費力忍耐受加工力道，

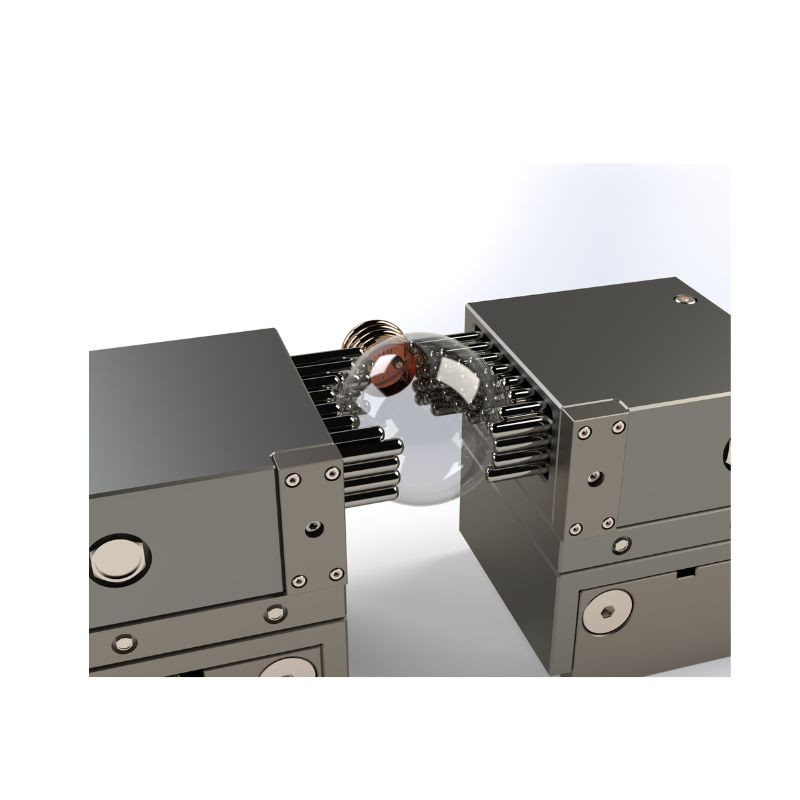

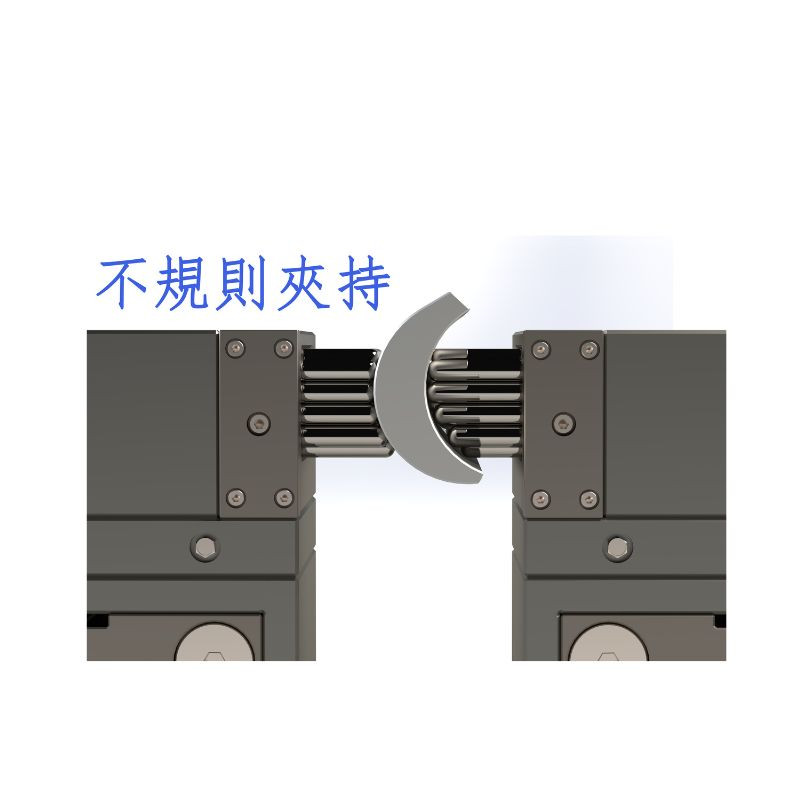

尤其適合不規則形狀部件或具有敏感表面的零件，並且適合於所有工件，都用單一工具即可安裝。
特點是複雜形狀工件可迅速被鉗緊，輕鬆且可靠。喬歐萬能夾具可提供你超乎您想像的可能性。
X-夾鉗 100
X-夾鉗 100 是所有製造商都具備的 100 mm 鉗口寬度機器台鉗的理想附加件。
其為單一解決方案，但也可整合於廣泛 X-夾鉗 100 XL 和 X-夾鉗 100 XXL
模組化系統中。可針對困難工件提供最佳扣持。
X-Clamp 100萬能夾具組係由下列各個組成部分構成：
|
圖示 |
物件編號 |
數量 |
說明 |
尺寸 |
細桿長 |
細桿數 |
細桿直徑 |
細桿馳程 |
|
1 |
HO20.1067 |
1 |
X-夾鉗 100 L 模組 |
50 x 105 x 100 mm |
30 x 80 mm |
67 根 |
6 mm |
21 mm |
|
|
關於模組更多資訊： |
重量：3.1 kg； 材質殼體／細桿：不鏽鋼； 安裝位置：皆可； 清潔：氣流與冷卻劑連接。 |
||||||
|
2 |
HO21.1067 |
1 |
X-夾鉗 100 R 模組 |
50 x 105 x 100 mm |
30 x 80 mm |
67 根 |
6 mm |
21 mm |
|
|
關於模組更多資訊： |
重量：3.1 kg； 材質殼體／細桿：不鏽鋼； 安裝位置：皆可；清潔：氣流與冷卻劑連接。 |
||||||
|
3 |
HO20.1039 |
2 |
配合件角材 |
100 x 100 x 50 mm |
– |
– |
– |
– |
|
（固定孔可選配） |
||||||||
