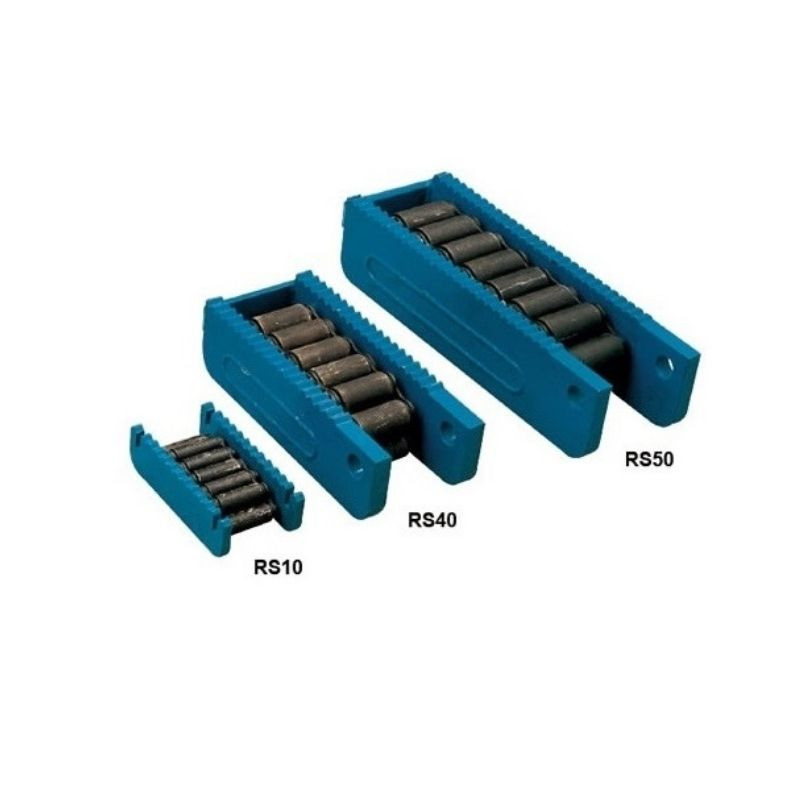

RS型滾筒式坦克滑輪
編號：RS10, RS20, RS30, RS40, RS50
*穩定，堅固，低階結構。
*所有最大的承載能力都基於在能承受重壓滾筒鏈之其鋼材表面使用。
*在柏油或是水泥路面搬運會受到限制，在這些情況下，建議在下面放一個厚度至少為10 mm的鋼板滑動搬運。
*移動速度不超過5米/分鐘。

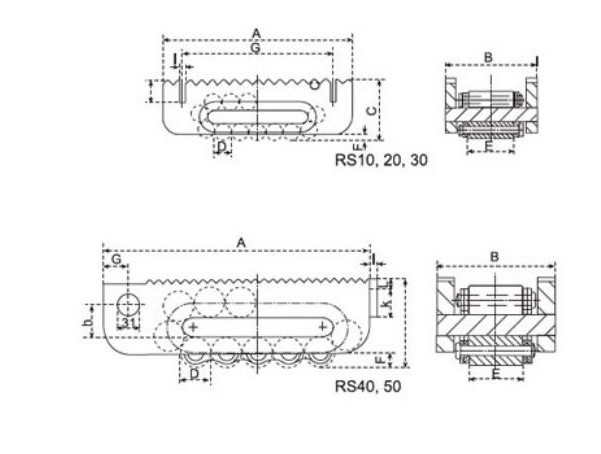

.jpg)
|

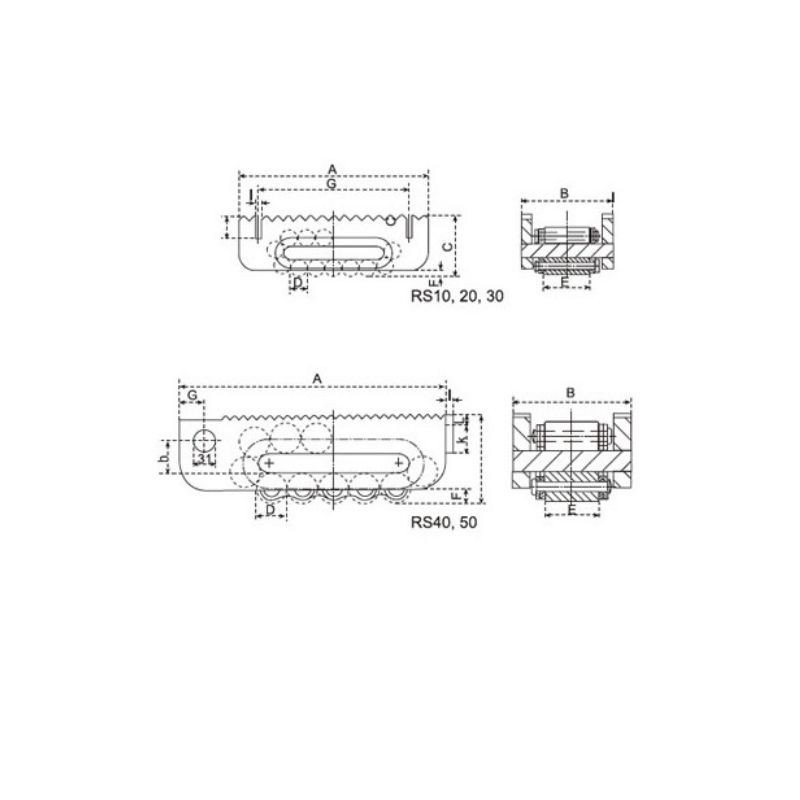

編號 |
A |
B |
C |
D |
E |
F |
G |
H |
|
RS10 |
206 |
100 |
67 |
18 |
51 |
7 |
166 |
－ |
|
RS20 |
216 |
112 |
74 |
24 |
58 |
11 |
178 |
－ |
|
RS30 |
268 |
127 |
91 |
30 |
66 |
13 |
218 |
－ |
|
RS40 |
380 |
168 |
125 |
42 |
76 |
16 |
36 |
48 |
|
RS50 |
530 |
182 |
145 |
50 |
86 |
19 |
36 |
60 |
|
編號 |
I |
K |
L |
受力下的 滾筒數量 |
滾輪 數量 |
承載重(頓) |
重量 (kg) |
|
|
RS10 |
8 |
26 |
－ |
5 |
15 |
10 |
5.2 |
|
|
RS20 |
8 |
26 |
－ |
4 |
13 |
15 |
7.3 |
|
|
RS30 |
8 |
26 |
－ |
4 |
13 |
30 |
13 |
|
|
RS40 |
10 |
40 |
15 |
4 |
13 |
60 |
32 |
|
|
RS50 |
10 |
40 |
15 |
6 |
17 |
80 |
61 |
