機芯控制器與調速盒
編號：
一、安裝指南
- 不要用壞的或鬆動的插頭。
- 不要拉電線拔出插頭，也不要將濕手去觸摸插頭。
- 使用接了地的插頭和插座。
- 不要過度彎曲插頭和電線，也不要在它們上面放置重物，那樣會造成損壞。再暴雨或雷電天氣裡，或者有一段相當長的時間不使用時，要將插頭從插座上拔下來。
- 在一個插孔上不要連接太多的插頭。
- 如果插頭和插座之間的接頭上有灰塵或髒了就用乾布好好地清潔它。
- 如果您的機芯工作不正常，特別是當機芯裡發出任何異常的聲音，氣味或震動時，要立即拔掉電源並與我司聯繫。
- 絕不要將任何金屬物品插入電源的插孔裡。
- 二、主要技術性能
|
型號 |
重量(kg) |
直徑(mm) |
高度(mm) |
驅動方式 |
驅動電機 |
電源 |
|
LS-200 |
31 |
500 |
180 |
齒輪 |
交流 直流 |
AC220V |
|
LS-600 |
--- |
450 |
42 |
齒輪 |
DC12V |
- 如產品更新以實物為準。
三、基本結構
本系列智能電動餐台機芯基本結構是由機械部份和電器部份組成。
1. 機械部份: 它是由面板機械轉動、電機、底板組成。
2. 電器部份: 它是由智能控制器、遙控器、左右控鍵開關、線索、開關電源組成。

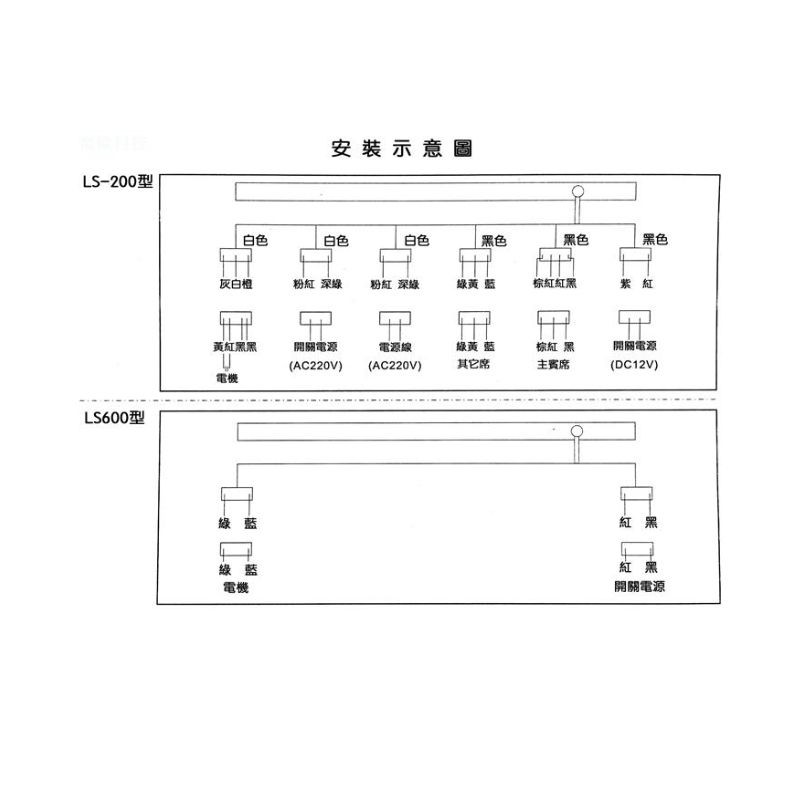

*可參考安裝示意圖
四、基本工作原理
當智能電動餐台機芯通電後，主賓席可優先工作，等幾秒鐘以後，其它席位才可以工作使用，當服務員送菜時可用遙控控制；當須要左旋轉時，只需按一下左鍵開關，當需要右旋轉時，只需按一下右鍵開關，如果旋轉過程中，中途想停止不轉，按左右任意鍵。
五、安裝、調試、使用
(一)、 安裝
LS-200型安裝步驟:
- 用Ø8的內六角螺絲把機械傳動部份和底板上好。
- 用Ø8的內六角螺絲把電機裝在機芯上。
- 通電測試電機齒輪與機芯齒輪是否對齊，不要調整太緊。
- 將底板固定在餐桌裡。
- 用Ø8的平口螺絲將機芯與面板上好。
LS-600型安裝步驟
- 將面板中心軸插入機芯軸承裡。
- 將中心軸與機芯軸承用Ø8的內六角螺絲來固定。
- 將電機插頭插入控制器的插座裡。
- 接上電源，通電測試。
(二)、調試、使用:
- 先用遙控測試左右旋轉，按A鍵的時候反轉，按B鍵的時候順轉，中途停止轉動按AB任意鍵。
- 測試左右開關鍵，按(左)鍵的時候左轉，按(右)鍵的時候右轉，中途停止轉動按左右任意鍵。
- 六、維護保養
- 1.使用前要根據各個部份的要求，全面檢查一下本機芯各部份安裝連接是否正確。
- 2.裝置電機時，通調整盡量使電機齒輪與機芯齒輪平衡，不要將電機齒輪與機芯調整太緊。
- 3.避免異物掉入開關電源裡。
- 4.本機不得在露天存放，長期不用時，應加防塵罩，機芯部份要上防鏽油。
- 七、故障排除
- 參考示圖
