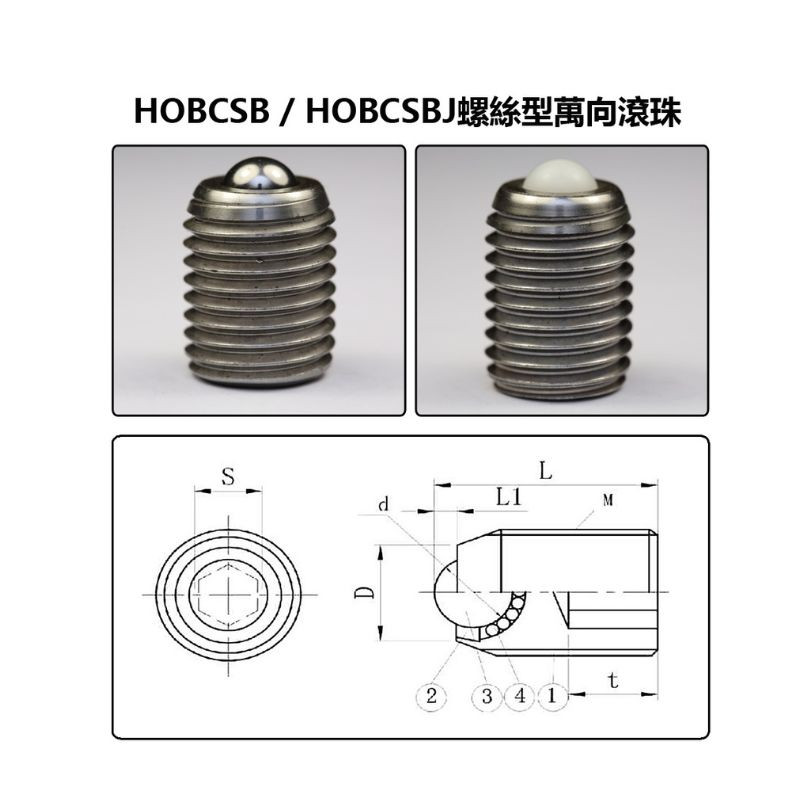

HOBCSB / HOBCSBJ 螺絲型萬向滾珠
編號：1601-B-8 , 1601-BJ-8, 1602-B-10, 1602-BJ-10, 1603-B-12, 1603-BJ-12, 1604-B-16, 1604-BJ-16, 1605-B-20, 1605-BJ-20
型號: HOBCSB為全不鏽鋼材質 / HOBCSBJ為本體不鏽鋼，球為POM材質。
|
型號 |
材質 |
|||
|
(1)本體 |
(2)間隔環 |
(3)主球 |
(4)小球 |
|
|
HOBCSB |
SUSXM-7 |
SUS304 |
SUS440C HRC55 |
SUS440C HRC55 |
|
HOBCSBJ |
SUSXM-7 |
--- |
工程塑膠球(POM) |
|
|
編號 |
名稱 |
M |
L |
L1 |
D |
d |
S |
t |
耐荷重N(kgf) |
||
|
HOBCSB (不鏽鋼球) |
HOBCSBJ (POM球) |
HOBCSB |
HOBCSBJ |
||||||||
|
1601-B-8 |
1601-BJ-8 |
HOBCSB HOBCSBJ 螺絲型萬向滾珠 |
8 |
14 |
1.3 |
5 |
4.76 |
4 |
5 |
5(0.5) |
1(0.1) |
|
1602-B-10 |
1602-BJ-10 |
10 |
16 |
1.2 |
7 |
4.76 |
5 |
6 |
14(1.4) |
7(0.7) |
|
|
1603-B-12 |
1603-BJ-12 |
12 |
20 |
1.5 |
8 |
5.56 |
6 |
8 |
41(4.2) |
27(2.8) |
|
|
1604-B-16 |
1604-BJ-16 |
16 |
25 |
2.5 |
12 |
8.73 |
8 |
10 |
55(5.6) |
34(3.5) |
|
|
1605-B-20 |
1605-BJ-20 |
20 |
30 |
3.5 |
15 |
10.32 |
10 |
12 |
62(6.3) |
55(5.6) |
|
* 單位為MM。
