HOBCHP附定位珠機能滾珠滾輪, HOBCHPT附定位珠機能滾珠滾輪
編號：HOBCHP-14, HOBCHP-18, HOBCHP-22, HOBCHPT-16, HOBCHPT-20, HOBCHPT-24
壓入型之型號: HOBCHP。
外螺牙型之型號: HOBCHPT。
內附彈簧，附定位珠機能。 主球下有小球支撐，能滾動亦能定位用。

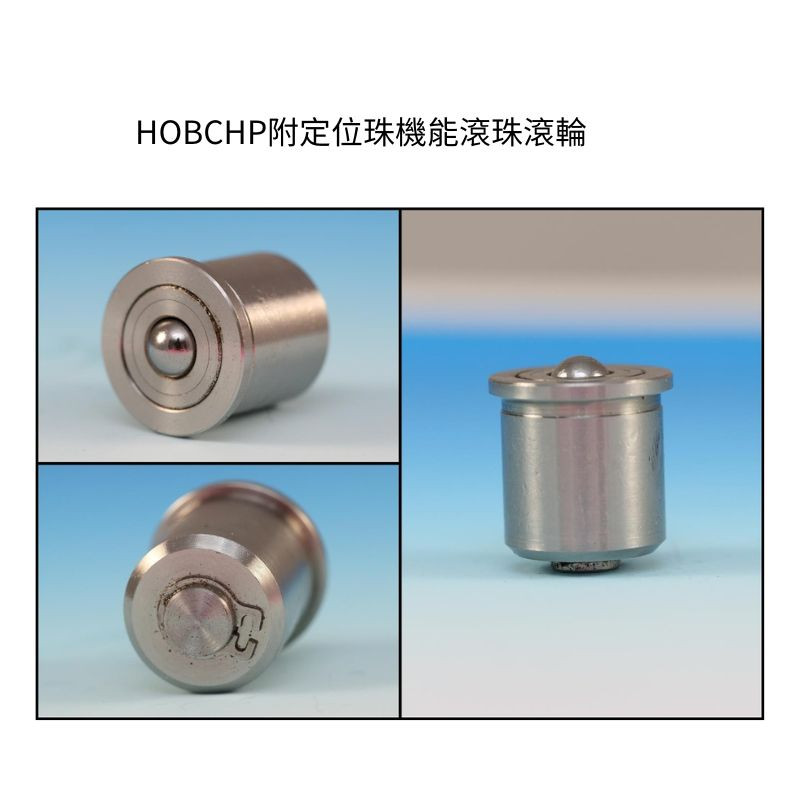

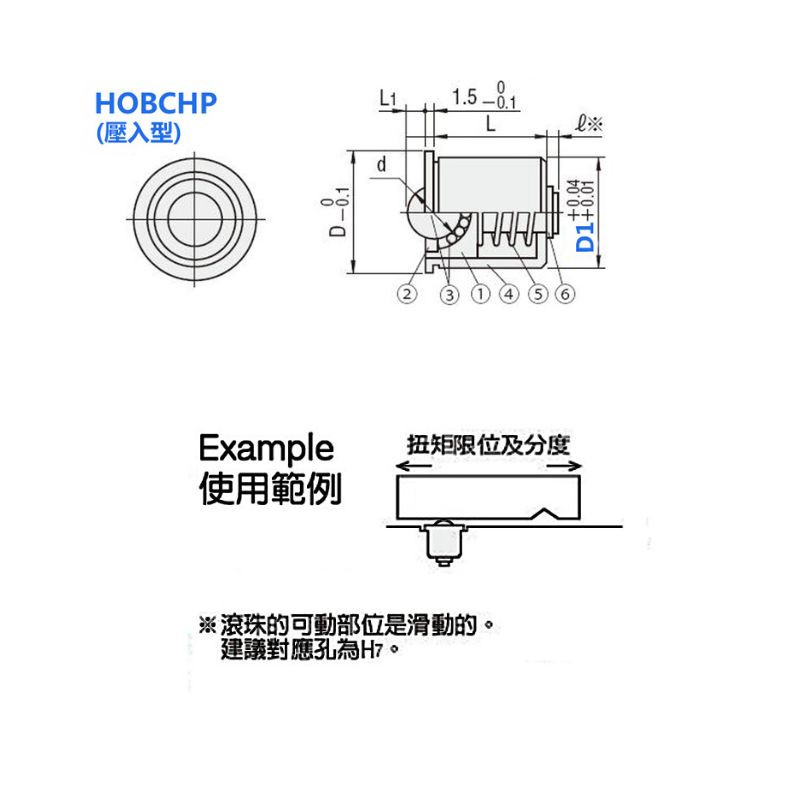

HOBCHP附定位珠機能滾珠滾輪產品介紹:
|
HOBCHP附定位珠機能滾珠滾輪 型號 |
HOBCHP |
|
|
HOBCHP附定位珠機能 滾珠滾輪 材質 |
(1)本體 |
SUS304 |
|
(2)間隔環 |
||
|
(3)滾珠 |
SUS440C HRC55~ |
|
|
(4)外蓋 |
SUS304 |
|
|
(5)彈簧 |
SUS631J1 |
|
|
(6)扣環 |
SUS304 |
|
|
HOBCHP附定位珠 機能滾珠滾輪 型號 |
HOBCHP-14 |
HOBCHP-18 |
HOBCHP-22 |
|
|
D1 |
14 |
18 |
22 |
|
|
D |
16 |
20 |
24 |
|
|
L |
14 |
17 |
21.5 |
|
|
L1 |
1.5 |
2.5 |
3.5 |
|
|
d |
5.56 |
8.73 |
10.32 |
|
|
l |
1.5 |
2 |
2 |
|
|
荷重 (N) |
min. |
23 |
24 |
24 |
|
max. |
30 |
38 |
55 |
|
* kgf= N x 0.101972

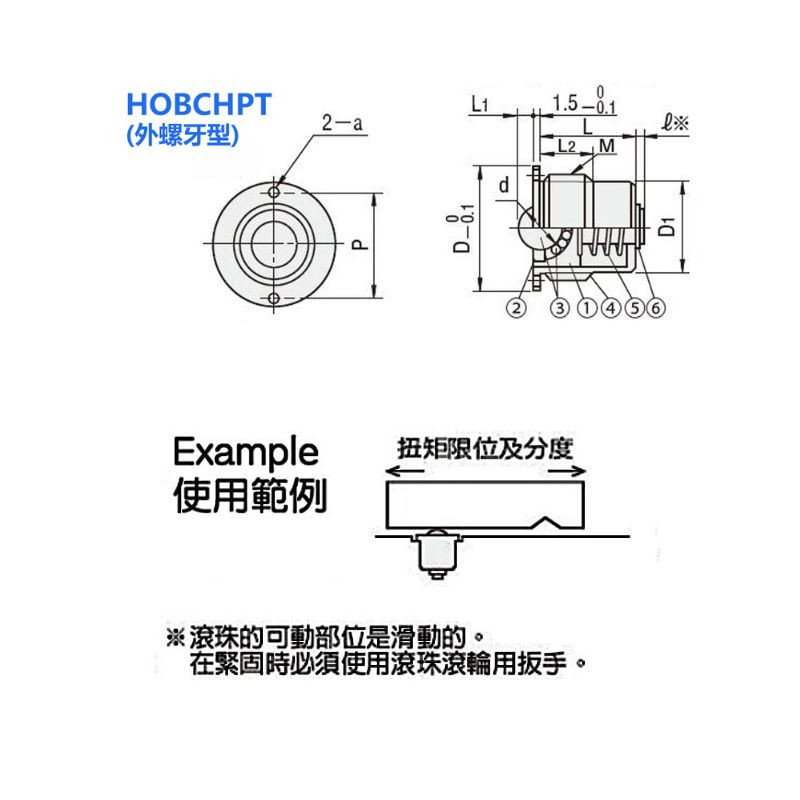

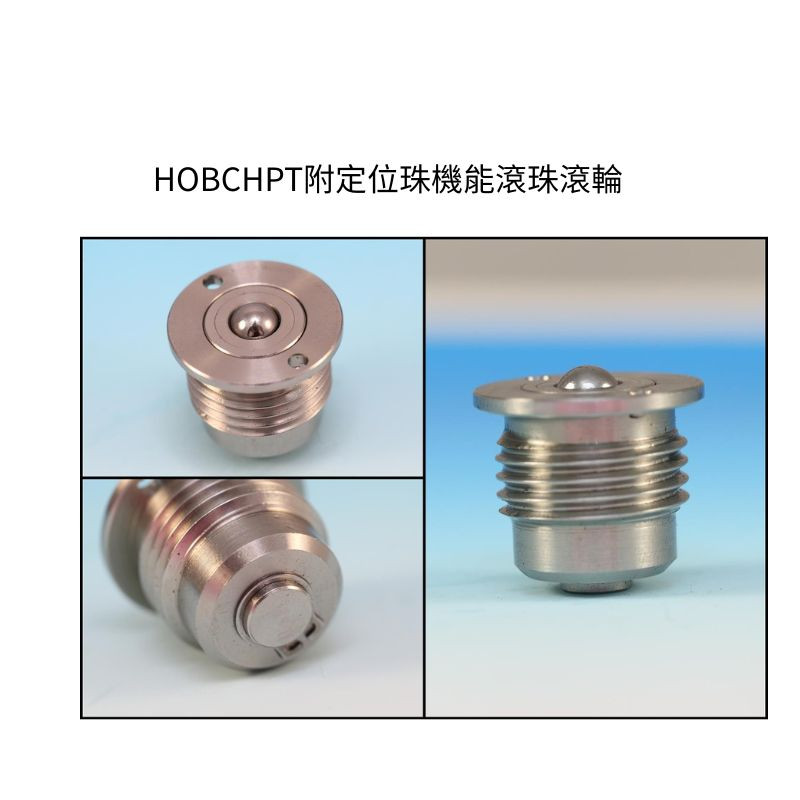

HOBCHPT附定位珠機能滾珠滾輪產品介紹:
|
HOBCHPT附定位珠機能滾珠滾輪 型號 |
HOBCHPT |
|
|
HOBCHPT附定位珠機能 滾珠滾輪 材質 |
(1)本體 |
SUS304 |
|
(2)間隔環 |
||
|
(3)滾珠 |
SUS440C HRC55~ |
|
|
(4)外蓋 |
SUS304 |
|
|
(5)彈簧 |
SUS631J1 |
|
|
(6)扣環 |
SUS304 |
|
|
HOBCHPT附定位 珠機能滾珠滾輪 型號 |
HOBCHPT-16 |
HOBCHPT-20 |
HOBCHPT-24 |
|
|
M (細螺紋) |
16 x 1.5 |
20 x 1.5 |
24 x 1.5 |
|
|
D |
19 |
24 |
28 |
|
|
D1 |
13.5 |
16.5 |
20.5 |
|
|
L |
14 |
17 |
21.5 |
|
|
L1 |
1.5 |
2.5 |
3.5 |
|
|
L2 |
9 |
10 |
12 |
|
|
a |
2 |
2 |
2.5 |
|
|
d |
5.56 |
8.73 |
10.32 |
|
|
P |
15.4 |
18.5 |
24 |
|
|
l |
1.5 |
2 |
2 |
|
|
荷重 (N) |
min. |
23 |
24 |
24 |
|
max. |
30 |
38 |
55 |
|
* kgf= N x 0.101972
SUS631
日本SUS631（17-7PH國標0Cr17Ni7Al）是一種彌散硬化不銹鋼，高強度高硬度，抗疲勞，具有良好的耐腐蝕性和可模鍛性，以及遇高溫和很少變形，此鋼性能良好，尤其適用與航太航空領域，這種特殊合金也適應於其他有高強度，耐蝕性要求的領域。在高溫到316℃時，彈簧性能依然良好。SUS631用於航太、化工、石化、造紙和金屬加工業。
