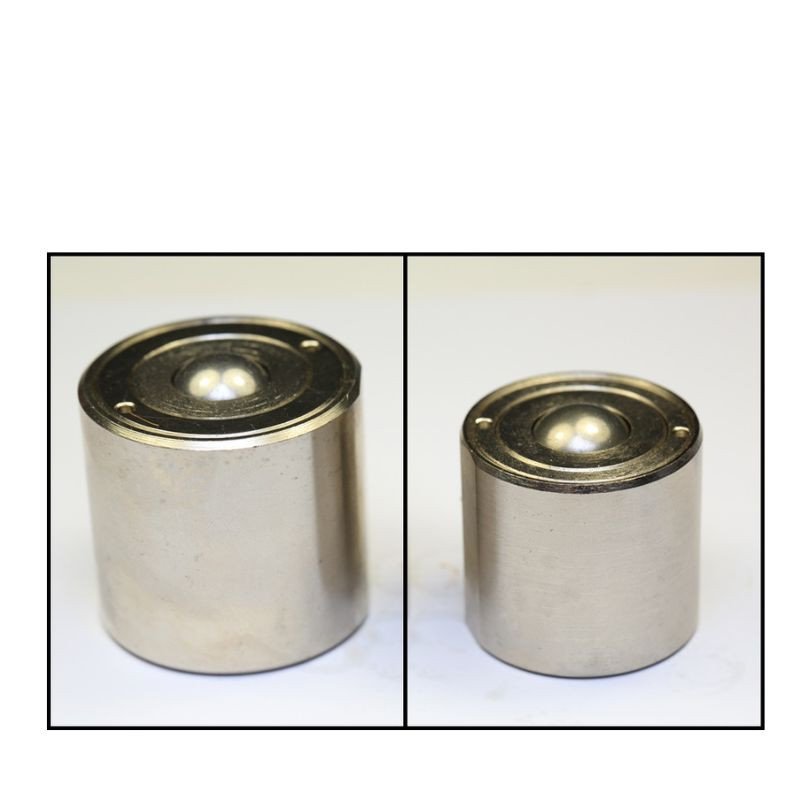

HODU100,HODU200滾珠彈簧式舉模器
編號：1101,1102
使用沖床上的緩沖銷孔和機床上的孔嵌入滾珠彈簧式舉模器。
在輸送和定位工件之後，可以通過夾緊工件來沉入球部件來固定工件。
|
編號 |
型號 |

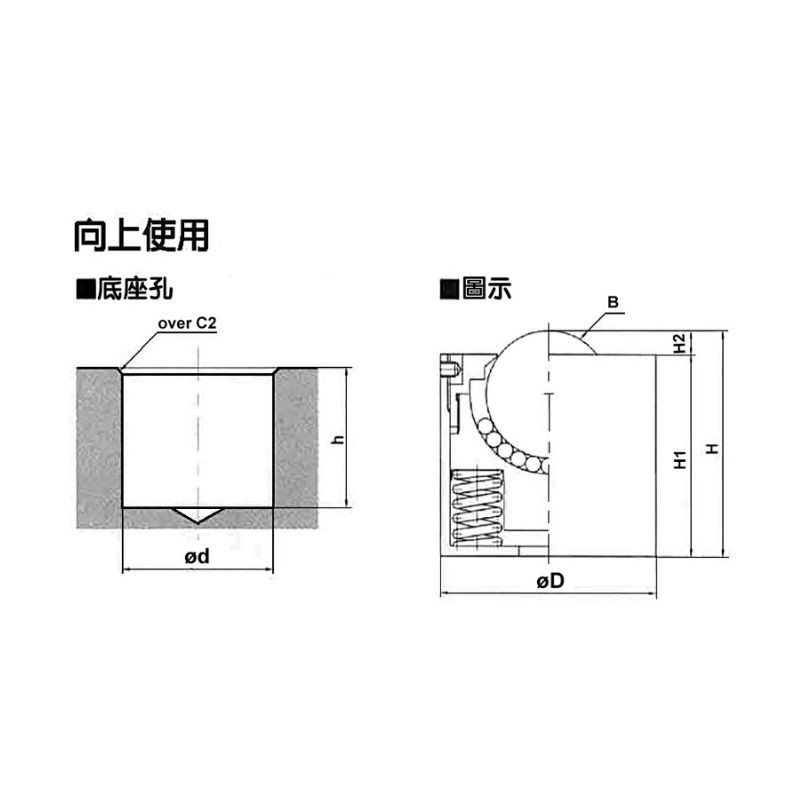

HODU100,HODU200 滾珠彈簧式舉模器 底座孔的尺寸 |
自重(g) |
||||
|
d |
h |
||||||
|
1101 |
HODU100滾珠彈簧式舉模器 |
|
36 |
230 |
|||
|
1102 |
HODU200滾珠彈簧式舉模器 |
|
43 |
345 |
|||
|
編號 |
尺寸(mm) |
||||
|
H |
H1 |
H2 |
D |
B |
|
|
1101 |
38 |
35 |
3 |
∅38 |
3/4″球(∅19.05) |
|
1102 |
45 |
40.3 |
4.7 |
∅44 |
1″球(∅25.4) |
|
編號 |
承載測試資料 kN (kgf) |
|||
|
降下平均值 |
||||
|
0.5mm |
1.0mm |
1.5mm |
2.0mm |
|
|
1101 |
0.58(60) |
0.63(65) |
0.68(70) |
0.73(75) |
|
1102 |
1.17(120) |
1.37(140) |
1.56(160) |
1.76(180) |
|
編號 |
材質 |
|||
|
主球材質 |
小球材質 |
本體材質 |
彈簧材質 |
|
|
1101 |
GCr15 |
GCr15 |
45鋼 |
彈簧鋼 |
|
1102 |
||||
- 單位: MM。
＊HODU100,HODU200滾珠彈簧式舉模器嵌入式安裝，適合球朝上的應用。
＊彈簧式舉模器。
