HOBCHF27、HOBCHF30、HOBCHF39、HOBCHF48附法蘭萬向滾珠
編號：1650, 1651, 1652,1653
朝上滾動型
材質: 全不鏽鋼(本體: SUS304，大小球: SUS440C)
耐荷重N(kgf): 55(5.6)~412(42)。
|

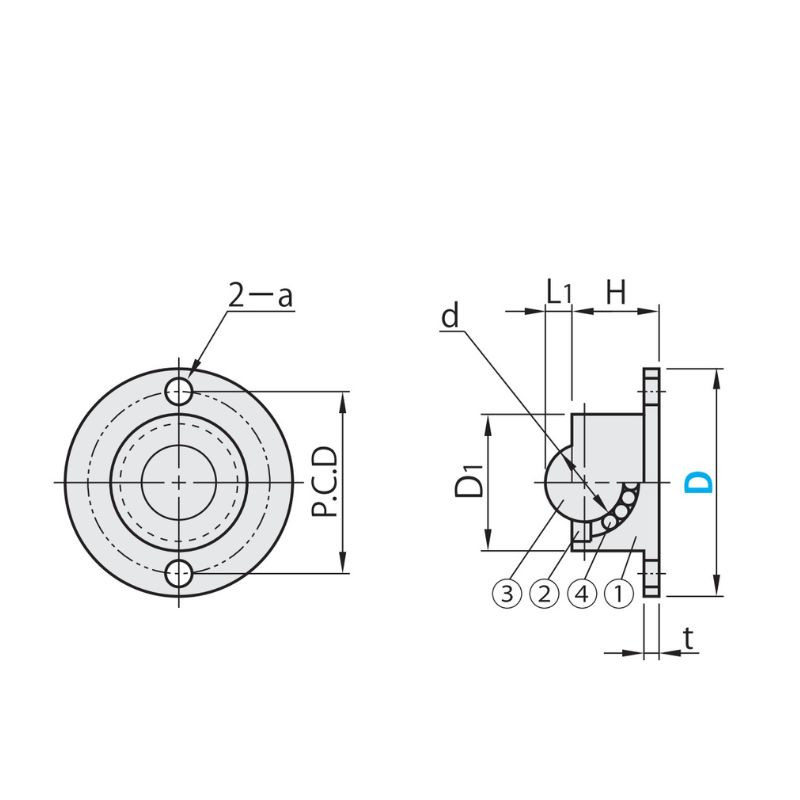

型號 |
HOBCHF27、HOBCHF30、HOBCHF39、HOBCHJF48附法蘭萬向滾珠 材質 |
|||
|
(1) 本體 |
(2) 調整環 |
(3) 主球 |
(4) 支撐球 |
|
|
HOBCHF |
SUS304 |
SUS440C |
||
|
編號 |
1650 |
1651 |
1652 |
1653 |
|
型號 |
HOBCHF27 附法蘭萬向滾珠 |
HOBCHF30 附法蘭萬向滾珠 |
HOBCHF39 附法蘭萬向滾珠 |
HOBCHF48 附法蘭萬向滾珠 |
|
D |
27 |
30 |
39 |
48 |
|
D1 |
15 |
18 |
24 |
30 |
|
L1 |
2.5 |
3.5 |
5.3 |
6.3 |
|
H |
9.5 |
11.5 |
14.7 |
18.7 |
|
t |
2 |
2 |
3 |
4 |
|
P.C.D |
21 |
24 |
31.5 |
39 |
|
a |
3.5 |
3.5 |
4.5 |
5.5 |
|
d |
8.73 |
10.32 |
15.87 |
19.05 |
|
承載重N(kgf) |
55(5.6) |
62(6.3) |
343(35) |
412(42) |
