HOC-6DS、HOC-8DS凸緣彈簧式舉模器滾珠
編號：HOC-6DS,HOC-8DS
使用沖床上的緩沖銷孔和機床上的孔嵌入滾珠凸緣彈簧式舉模器。
在輸送和定位工件之後，可以通過夾緊工件來沉入球部件來固定工件。

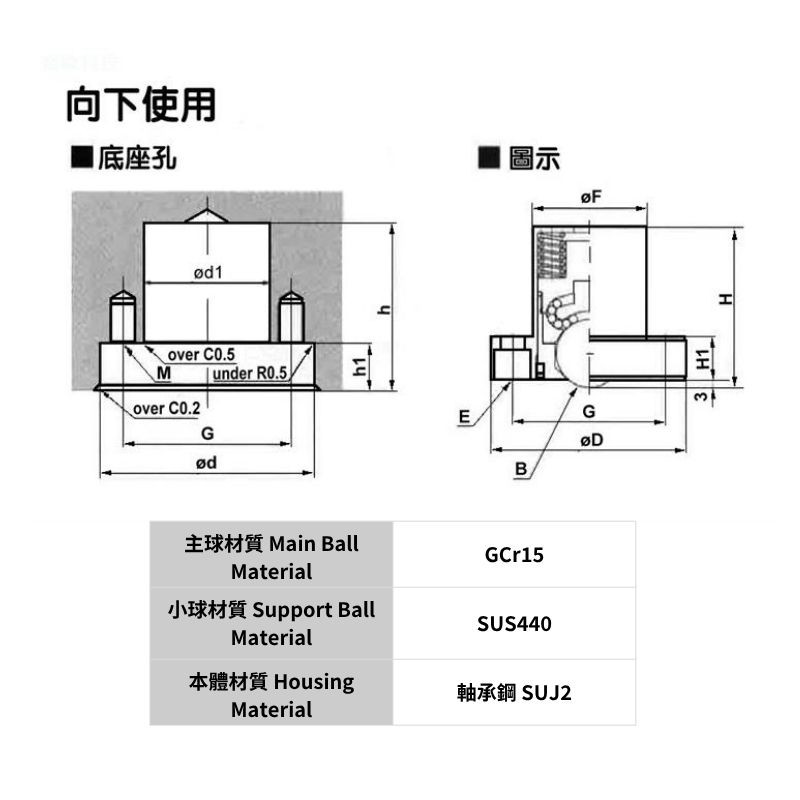

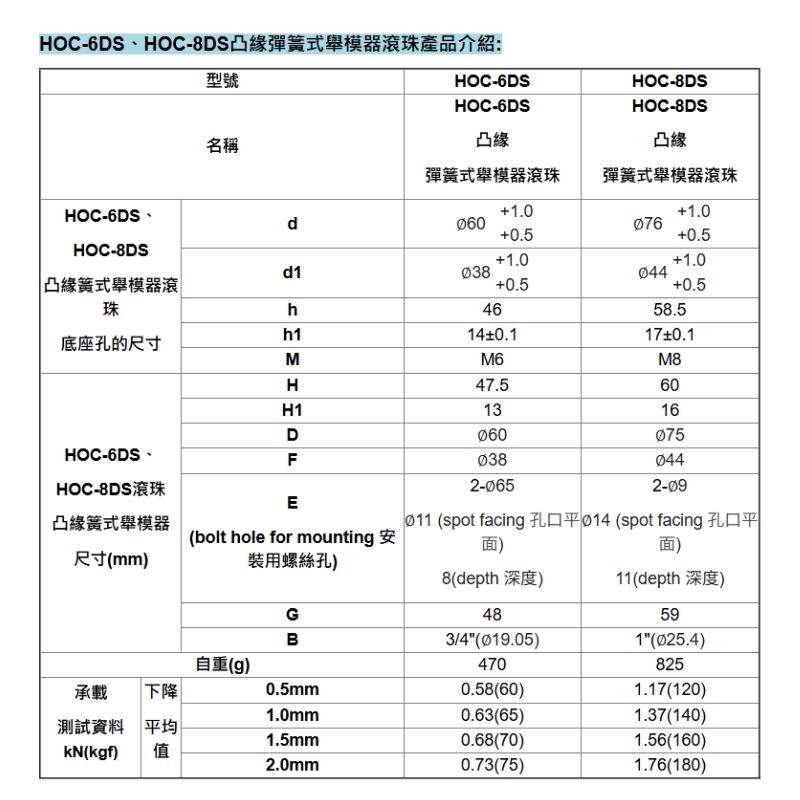

HOC-6DS、HOC-8DS凸緣彈簧式舉模器滾珠產品介紹:
|
名稱 |
HOC-6DS 凸緣 彈簧式舉模器滾珠 |
HOC-8DS 凸緣 彈簧式舉模器滾珠 |
||||||||
|
HOC-6DS、 HOC-8DS 凸緣簧式舉模器滾珠 底座孔的尺寸 |
d |
|
|
|||||||
|
d1 |
|
|
||||||||
|
h |
46 |
58.5 |
||||||||
|
h1 |
14±0.1 |
17±0.1 |
||||||||
|
M |
M6 |
M8 |
||||||||
|
HOC-6DS、 HOC-8DS滾珠 凸緣簧式舉模器 尺寸(mm) |
H |
47.5 |
60 |
|||||||
|
H1 |
13 |
16 |
||||||||
|
D |
∅60 |
∅75 |
||||||||
|
F |
∅38 |
∅44 |
||||||||
|
E (bolt hole for mounting 安裝用螺絲孔) |
2-∅65 ∅11 (spot facing 孔口平面) 8(depth 深度) |
2-∅9 ∅14 (spot facing 孔口平面) 11(depth 深度) |
||||||||
|
G |
48 |
59 |
||||||||
|
B |
3/4"(∅19.05) |
1"(∅25.4) |
||||||||
|
自重(g) |
470 |
825 |
||||||||
|
承載 測試資料kN(kgf) |
下降 平均值 |
0.5mm |
0.58(60) |
1.17(120) |
||||||
|
1.0mm |
0.63(65) |
1.37(140) |
||||||||
|
1.5mm |
0.68(70) |
1.56(160) |
||||||||
|
2.0mm |
0.73(75) |
1.76(180) |
||||||||
- HOC-6DS,HOC-8DS凸緣彈簧式舉模器滾珠嵌入式安裝，適合球朝下的應用。
- 凸緣彈簧式舉模器。
